Mikä on sivuilman poistoaukon lauhdutusyksikkö?
Kävele markettien vitriinien taakse tai pienen kylmävaraston ahtaaseen palvelukäytävään ja ymmärrät heti, miksi vaakasuuntaisella ilmavirralla on merkitystä. Sivuilman poistoaukon lauhdutusyksikkö siirtää ilmaa lauhdutinpatterin poikki ja poistaa sen yksikön sivulta eikä pystysuunnassa yläosan läpi. Tämä vaakasuuntainen tyhjennysjärjestely muuttaa perusteellisesti, mihin ja miten voit asentaa jäähdytysjärjestelmän.
Yläpurkausmallissa kuumaa lauhdutinilmaa työnnetään ylöspäin, mikä vaatii avointa pystysuoraa välystä ja usein katon tuuletusaukkoja tai poistoilmakupuja. Sivupoistoyksikkö vetää ympäristön ilman sisään säänkestävän kotelon toiselta puolelta, pakottaa sen lauhdutinpatterin läpi ja puhaltaa lämmitetyn ilman ulos vastakkaiselle puolelle. Tämä vaakasuora reitti on usein ainoa toimiva valinta sovelluksissa, joissa korkeustila on rajallinen – alhaisten välitasojen alla, uudelleenkäyttöisten konttikylmähuoneiden sisällä tai seinillä, joiden yläpuolella on esteitä. Ilmakuvio vähentää myös riskiä, että kuuma pakokaasu nousee välittömästi ylös ja joutuu takaisin lauhduttimen sisään, mikä on yleinen tehokkuuden menetys ahtaissa konehuoneissa.
Kaupalliset kylmävarastojen operaattorit ja jäähdytysurakoitsijat valitsevat säännöllisesti sivun poistoaukon lauhdutusyksiköt, kun asennuksen jalanjälki on syvä mutta matala ja kun vaaditaan hiljaista toimintaa lähellä asiakasalueita. Tutki, kuinka erilaiset kompressori- ja tehoyhdistelmät sopivat tähän muototekijään täydellinen valikoimamme sivuilman poistoaukon lauhdutusyksiköitä .
Kuinka se toimii – pakotettu vetosuunnittelu kaupallisessa jäähdytyksessä
Pakotettu luonnosarkkitehtuuri on yksinkertaista, mutta vaikuttaa luotettavuuteen enemmän kuin monet määrittäjät ymmärtävät. Etu- tai takapaneeliin asennettu potkuri tai aksiaalipuhallin vetää ilmaa lauhdutinkäämin läpi ja työntää sitä vaakasuoraan kompressoriosaston poikki. Koska puhallinmoottori sijaitsee kylmän ilman imupuolella tai suojapaneelin takana, se käy viileämmin kuin joissakin yläpurkauskokoonpanoissa, joissa moottori roikkuu suoraan patterin yläpuolella ja absorboi säteilevää lämpöä jatkuvasti.
Ilmavirran hallinta on kriittistä. Yksikkö on sijoitettava niin, että imupuoli on esteetön raitisilman tulopuolelle ja poistopuoli hylkää lämmön käytävään tai ulkotilaan kierrättämättä. Kun etäisyysohjeita noudatetaan, vaakasuora ilmavirta pitää lauhdutuslämpötilat vakaina, mikä pidentää suoraan kompressorin käyttöikää ja ylläpitää suunniteltua jäähdytyskapasiteettia. Vaakasuora ilmareitti vähentää myös uudelleenkierrätyksen riskiä matalakattoisissa laitoshuoneissa, joissa pystysuora purkaus yksinkertaisesti pomppaa kuumaa ilmaa takaisin yksikköön. Sivukotelon käyttöpaneelit antavat teknikot nopean pääsyn lauhduttimen tuulettimeen, moottoriin ja säätimiin ilman kiipeämistä, mikä nopeuttaa rutiinitarkastuksia ja korjauksia.
Tärkeimmät edut yläpurkausyksiköihin verrattuna
Tilatehokkuus
Sivuulostulon lauhdutinyksiköt määritetään rutiininomaisesti, kun pystysuora tila on erittäin tärkeä. Tyypillinen vaakasuuntaisella pakoprofiililla varustettu yksikkö sopii 2,1 metrin katon alle, kapeaan jäähdyttimien väliseen kujaan tai suoraan seinää vasten huoltovälistä tinkimättä. Vaikka yläpurkausyksikkö tarvitsee selkeän ylöspäin suuntautuvan ilmapylvään, sivupurkausversio muuttaa tämän pystysuuntaisen vaatimuksen vaakasuoraksi välykseksi, vapauttaen usein puoli metriä tai enemmän käyttökorkeutta. Käytännössä tämä tarkoittaa sitä, että kompaktiin kaupalliseen keittiöön tai lähikaupan takahuoneeseen suunniteltu kylmähuone voi käyttää koko huoneen korkeutta varastohyllyihin tai toissijaisiin laitteisiin.
Pienempi melutoiminto
Melumittaukset osoittavat johdonmukaisesti, että lauhduttimen pakokaasun suuntaaminen vaakasuoraan alentaa havaittuja äänitasoja viereisissä miehitetyissä tiloissa. Syy on osittain fyysinen: pystysuora purkaus luo pyörteisen pölyn, joka voi olla vuorovaikutuksessa kattorakenteiden tai kattokanavien kanssa, mikä voimistaa laajakaistamelua. Sivuulostuloyksikkö kanavoi äänienergian vaakasuunnassa, usein kohti rakennuksen seinää tai kujaa, jossa melu haihtuu ennen kuin se tavoittaa asiakkaat tai henkilökunnan. Kun lauhdutusyksikkö sijaitsee ruokailutilan tai vähittäiskaupan kassan vieressä, tästä ohjatusta akustiikkaprofiilista tulee merkittävä toiminnallinen etu.
Joustavat asennusvaihtoehdot
Koska vaakasuuntainen ilmavirtaus mahdollistaa useiden yksiköiden sijoittamisen vierekkäin ilman, että ne kilpailevat pystysuuntaisesta ilmatilasta, sivupurkausmallit yksinkertaistavat laitoksen sijoittelua. Urakoitsija voi asettaa seinälle kaksi, kolme tai neljä yksikköä, joista jokainen syöttää erillisen höyrystinpiirin, asentamatta monimutkaisia kanavia tai ilmanohjaimet. Tämä modulaarisuus on erityisen arvokasta tiloissa, joissa kylmävaraston laajeneminen vaiheistetaan ajan myötä. Usein yksiköiden huolellinen sijoittaminen yhteiselle huoltokäytävälle kaksinkertaistaa käyttökelpoisen laitteistotiheyden verrattuna yläpurkausklustereihin. Käytännön asetteluohjeita saat artikkelistamme optimoida asettelu matalan lämpötilan kylmähuoneisiin .
Yksinkertaistettu huoltoon pääsy
Kaikkiin ensisijaisiin huoltopisteisiin – lauhdutinpatterin pintaan, tuulettimen moottoriin, sähköosastoon, kompressorin liittimiin – pääsee käsiksi yksikön etu- tai sivupaneeleista seisomakorkeudelta. Teknikot eivät tarvitse tikkaita tai tasoja kelan kunnon tarkastamiseen tai roskien pesemiseen. Vilkkaassa kaupallisessa keittiössä tai jakelun kylmävarastossa, jossa seisokkeja mitataan kadonneessa tuotteessa, maanpinnan saavutettavuus lyhentää korjausaikaa ja vähentää vaarallisten työasentojen riskiä.
Kompressorin valintaopas sivuilmapoistomalleille
Oikean kompressorin valitseminen sivuilman poistoaukon lauhdutusyksikköön ajaa sekä alkukustannuksia että pitkän aikavälin toimintavakautta. Näissä laitteissa yleisesti käytettävät kolme kompressorisarjaa – Copeland, Panasonic ja Xecom – palvelevat kukin eri käyttöprofiileja. Alla olevassa taulukossa on yhteenveto teholuokista ja ihanteellisista sovelluksista, kun taas seuraavissa osioissa tarkastellaan toiminnallisia ominaisuuksia, jotka ovat tärkeimpiä määrittelyn aikana.
| Kompressorin merkki | Nimellisteho (HP) | Paras sovellusprofiili |
|---|---|---|
| Copeland | 220 | Raskas jatkuva käyttö, suuret jäähdyttimet ja pakastimet |
| Panasonic | 312 | Keskikuormitetut kaupalliset kaapit, jäähdyttimet, vakaa osakuormitus |
| Xecom | 220 | Kustannustehokkaat pienet ja keskikokoiset kylmähuoneet, kevyt kaupallinen |
Copelandin kompressori
Kun sovellus vaatii 24 tunnin alasvedon ja toistuvia ovien avaamista – ajatelkaa pakastimia kiireisissä ravintoloiden keittiöissä tai lääkekylmävarastoissa – Copeland-rullakompressorit sivuulostulokotelon sisällä tarjoavat todistetusti pitkäikäisyyttä. 220 hv:n versio käsittelee huomattavan kylmäaineen massavirran alhaisella tärinällä, ja sen yhteensopiva rullausrakenne sietää sulatusjaksoihin usein liittyvää vähäistä nestehukkaa. Jatkuvaan raskaaseen jäähdytykseen, jossa seisokit eivät ole vaihtoehto, Copeland-vaihtoehto on yleensä ensimmäinen valinta jäähdytysinsinöörien keskuudessa. Yksi laajasti määritelty esimerkki on 220 hv:n Copeland-moottorilla toimiva sivuilman poistoaukon lauhdutusyksikkö .

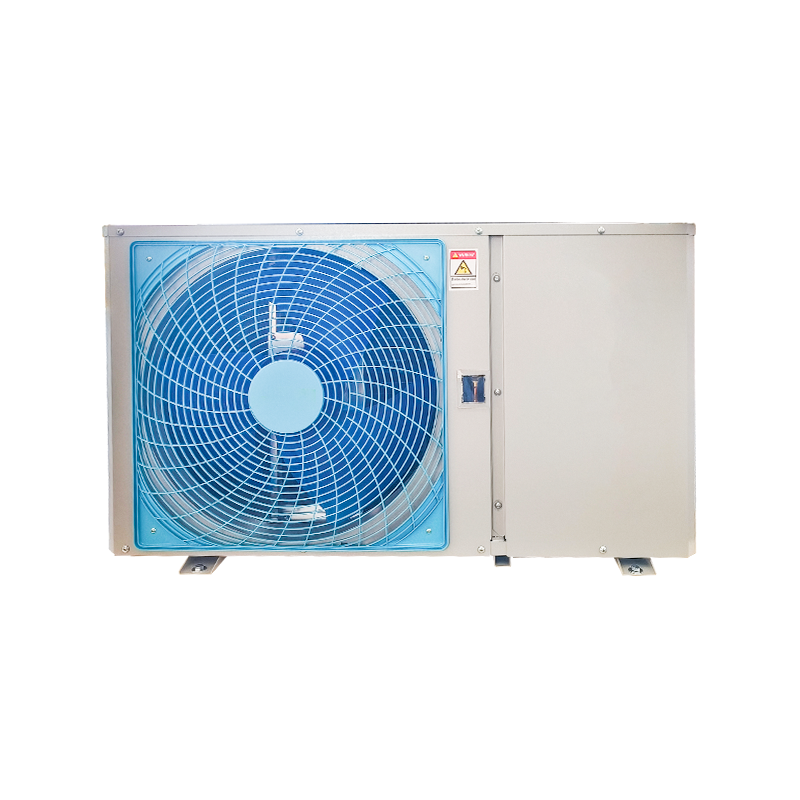

Sivuilman poistoaukon lauhdutusyksikkö (käytetään Copeland-kompressoria) 2-20HP toimittajat, Cus Myytävänä Aoshengin sivuilman poistoaukon lauhdutusyksikkö (käyttäen Copeland-kompressoria) 2-20 hv, olemme mukautettu sivuilman ulostulon lauhdutusyksikkö (... Näytä tuote → Panasonicin kompressori
Panasonicin pyörivät ja rullakompressorit ovat erinomaiset ympäristöissä, jotka vaativat hiljaista ja tasaista toimintaa vaihtelevissa kuormitusolosuhteissa. 312 hv:n sivuilmanpoistoyksikkö tarjoaa vahvan kapasiteetin keskilämpöisille vitriineille ja valmistushuoneiden jäähdyttimille ilman, että joissain edestakaisin liikkuvissa malleissa havaitaan teräviä käynnistysvirtapiikkejä. Kenttähavainnot osoittavat, että tasaisempi momenttikäyrä vähentää kiinnitysrunkoon ja putkistoon kohdistuvaa rasitusta, mikä on erityisen arvokasta, kun yksikkö roikkuu seinätelineessä. Urakoitsijat valitsevat usein 312HP Panasonicin sivuilmapoistomalli hankkeisiin, joissa melurajat ja energiamittarit ovat molemmat tiiviissä valvonnassa.

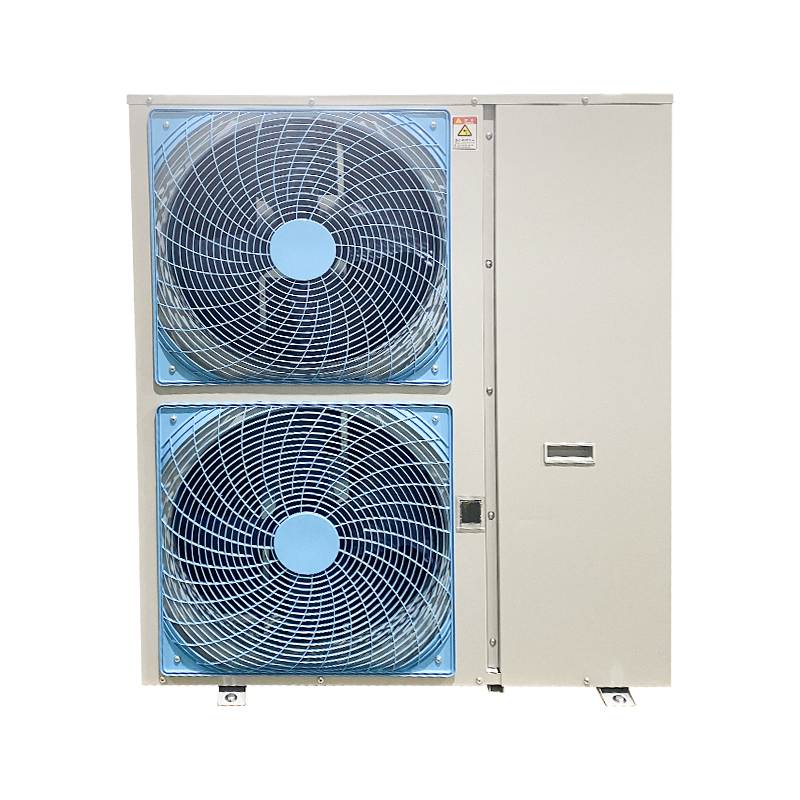

Sivuilman poistoaukon lauhdutusyksikkö (Panasonicin kompressorilla) 3-12HP toimittajat, Cu Myytävänä Aoshengin sivuilman poistoaukon lauhdutusyksikkö (Panasonicin kompressorilla) 3-12 hv, olemme mukautettu sivuilman ulostulon lauhdutusyksikkö... Näytä tuote → Xecomin kompressori
Xecom-kompressorit tarjoavat järkevän lähtökohdan budjettitietoisille projekteille, jotka vaativat edelleen luotettavaa jäähdytystä. 220 hv:n Xecom-pohjainen sivuilmanpoistoyksikkö voi palvella tehokkaasti yksittäistä kylmälaukkua tai ryhmän tiskin alla olevia yksiköitä pienessä lähikaupassa. Vaikka huoltovälit voivat olla hieman tiukemmat kuin korkealuokkaisilla kompressoreilla, etukäteissäästöt ovat usein linjassa pääomarajoitteisten käyttöönottosuunnitelmien kanssa. Monet alueelliset kylmäketjuoperaattorit käyttävät Xecom-kompressoripohjainen 220 hv:n sivuilmanpoistoyksikkö standardoituna kaluston komponenttina, varastoi tavallisia varaosia ylläpidon yksinkertaistamiseksi.
Sivuilman ulostulon lauhdutusyksikkö (käyttäen Xecom-kompressoria) 1,2-20HP toimittajat, Cust Myytävänä Aoshengin sivuilman poistoaukon lauhdutusyksikkö (käyttäen Xecom-kompressoria) 1,2-20 hv, olemme mukautettu sivuilman ulostulon lauhdutusyksikkö (U... Näytä tuote → Yleiset sovellusskenaariot
Vaakasuuntainen poistogeometria mukautuu helposti kaupallisten jäähdytysrakenteiden todellisiin rajoituksiin:
- Supermarketin vitriinit ja takahuoneen jäähdyttimet jossa yksiköt reunustavat kapeaa huoltokäytävää, joka on tuskin leveämpi kuin lavanosturi.
- Pienikapasiteettiset elintarviketeollisuuden kylmävarastot sijoitetaan mezzanine-toimistojen alle tai olemassa oleviin varastohyllykäytäviin.
- Pimeät myymälät ja pikakaupan toimituskeskukset jossa luodaan useita itsenäisiä lämpötilavyöhykkeitä uudelleen suunniteltuihin kaupunkitiloihin, joissa on matalat alakatot.
- Kävelypakastimet, jotka rajoittuvat rakenteelliseen pylvääseen tai paloturvalliseen seinään joka muuten tukkiisi yläpurkausyksikön pystysuoran tulvan.
Jokaisessa näistä tilanteista sivuilman poistoaukon lauhdutusyksikkö eliminoi tarpeen rakentaa kalliita kanavan laajennuksia tai uhrata arvokasta jäähdytystilaa pelkästään yläpuolisen tilan vuoksi.
Parhaat asennuksen ja huollon käytännöt
Hyvin asennettu sivupurkausyksikkö toimii vuosia minimaalisella toimenpiteellä, mutta muutamat yleiset laiminlyönnit voivat heikentää suorituskykyä nopeasti. Noudata näitä kentällä todistettuja ohjeita:
- Tyhjennä ilmatie. Jätä vähintään 300 mm vapaata tilaa imupuolelle ja vähintään 500 mm poistopuolelle. Mikä tahansa lähempänä sitä ja lauhduttimen tuulettimen staattinen paine nousee, mikä vähentää ilmavirtausta ja nostaa pään painetta.
- Tarkista tuulettimen pyöriminen kolmivaiheisissa laitteissa. Käänteinen puhallin siirtää jonkin verran ilmaa, mutta voi helposti vähentää lauhdutuskapasiteettia 30 %. Tarkista pyörimissuunta aina käyttöönoton aikana ja sähkötöiden jälkeen.
- Puhdista lauhduttimen patteri neljännesvuosittain. Rasvaisissa keittiöympäristöissä tai pölyisissä lataustelakoissa sivuttaissuuntaiset patterit voivat kerätä roskia nopeammin kuin yläpurkauspatterit. Pehmeä harja ja matalapaineinen ilma tai vesi pitävät evän pinnan tehokkaana.
- Tarkkaile kylmäaineen painetta kausittain. Muuttuvat ympäristöolosuhteet muuttavat lauhtumislämpötilaa, varsinkin kun yksikkö istuu auringon lämmittämää seinää vasten. Säädä pään paineen säätöasetusta, jos kesäpaineet ylittävät kompressorin suunnittelualueen.
- Tarkista sähköliitännät ja kontaktorit. Vaakasuuntaisen tuuletinkokoonpanon aiheuttama tärinä voi löysätä liittimiä ajan myötä; nopea vääntömomentin tarkistus pääliitännöissä estää vältettäviä kompressoriviat.
Johtopäätös
Sivuilman poistoaukon lauhdutusyksikkö ei ole vain uudelleen pakattu yläpurkausmalli; sen vaakasuora ilmavirtaus muokkaa kylmävarastoprojektin koko asennus- ja palvelufilosofiaa. Se asettuu tiloihin, jotka ovat liian ahtaita pystysuoralle poistoputkelle, pitää melun poissa asutuilta alueilta ja luo huoltoystävällisen ulkoasun, joka vähentää työvoimakustannuksia laitteen käyttöiän aikana. Yhdistämällä toimintaprofiilin Copeland-, Panasonic- tai Xecom-kompressoriin – ja noudattamalla lyhyttä tarkistuslistaa asennus- ja huoltosäännöistä – kaupallinen jäähdytysjärjestelmä, joka on rakennettu sivupoistoyksikön ympärille, voi tuottaa ennustettavaa, energiatietoista suorituskykyä vuodesta toiseen. Insinööreille ja ostajille, joiden on ratkaistava todelliset tilanrajoitukset luotettavuudesta tinkimättä, sivupurkausalustasta tulee usein oletusmääritys.
