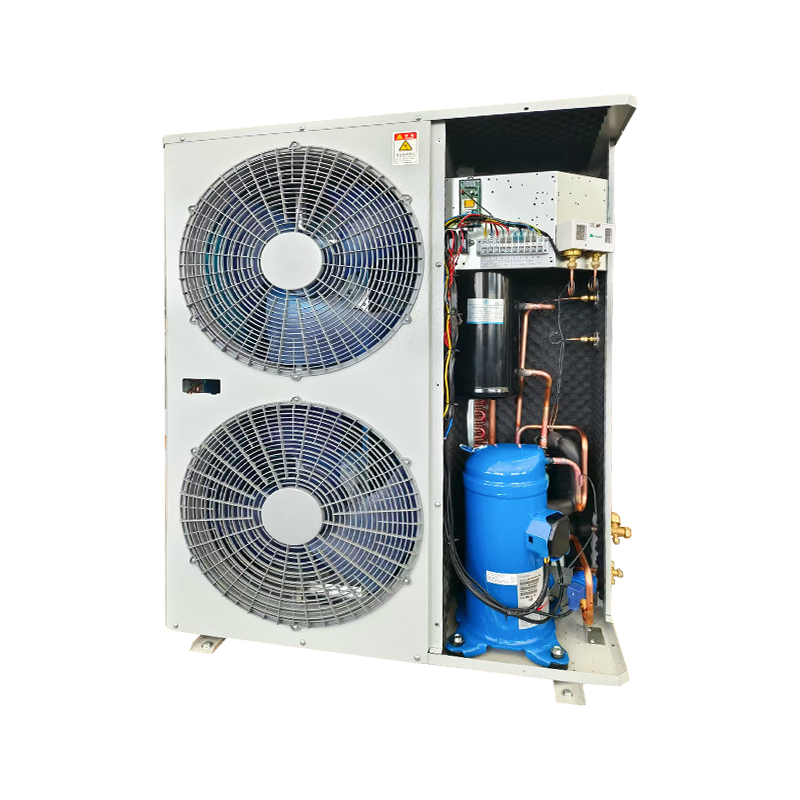

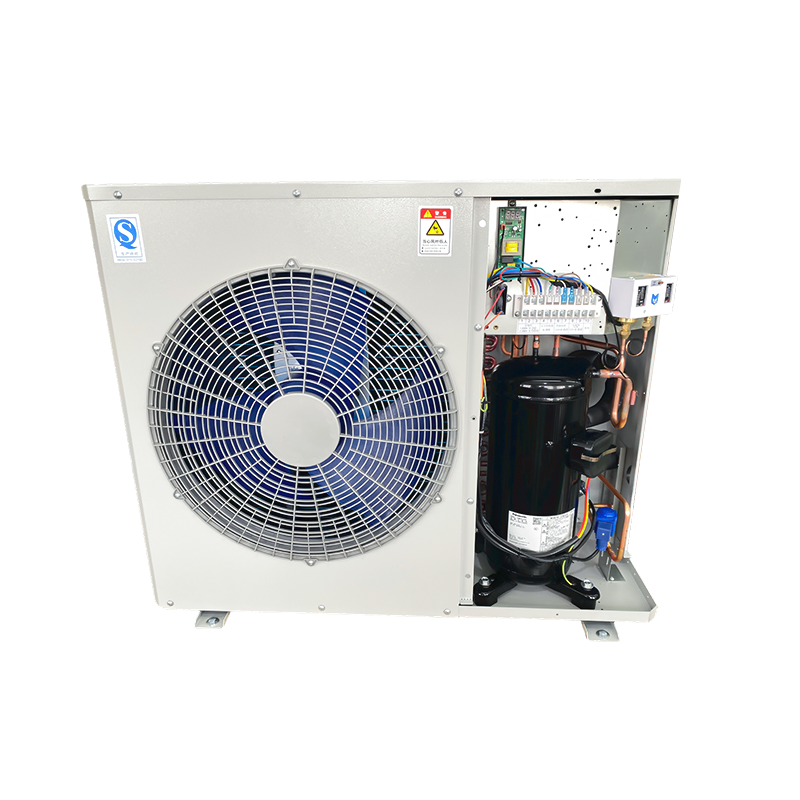

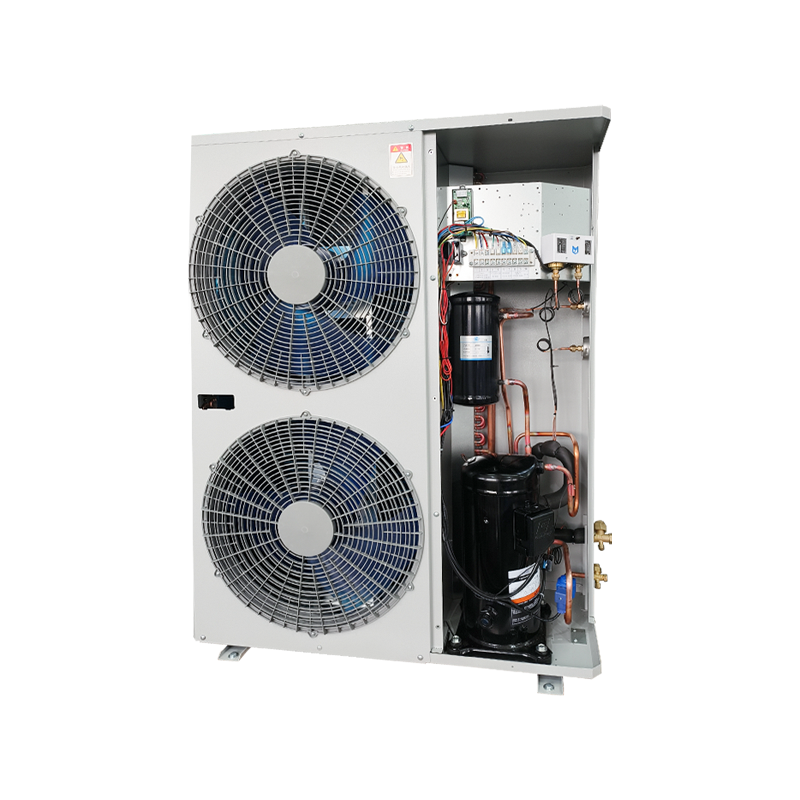

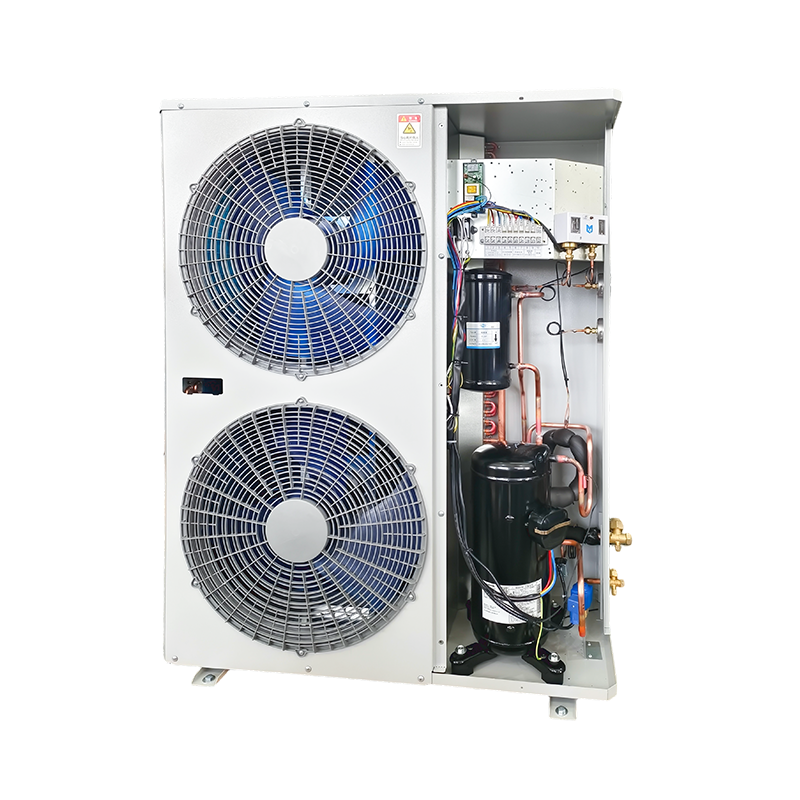

Sivuilman ulostulon lauhdutusyksikkö (Panasonicin kompressorilla) 3-12 hv

SIDE AIR OUTLET -LAUHDUTUSYKSIKKÖ (Käytetään Panasonic-kompressoria) 3-12HP, joka on varustettu luotettavalla Panasonic-rullakompressorilla, on tehokas ja kestävä ratkaisu, joka on suunniteltu vastaamaan monenlaisiin jäähdytystarpeisiin. Tehollaan 3–12 hevosvoimaa tämä yksikkö tarjoaa erinomaisen joustavuuden eri mittakaavaisiin projekteihin kaupallisista kylmähuoneista elintarvikkeiden säilöntä- ja käsittelylaitoksiin. Sen sivuilman poistoaukon rakenne parantaa ilmavirtausta, parantaa lämmönpoistoa ja mahdollistaa helpomman asennuksen rajoitetuissa tiloissa. Panasonicin edistyneellä vieritysteknologialla rakennettu se tarjoaa vakaan toiminnan, vähentää melua ja korkean energiatehokkuuden, mikä takaa kustannussäästöt ja pitkän käyttöiän. Yksikkö tukee monipuolisia lämpötila-alueita: -30 ~ 5 ℃, sopii erinomaisesti keski- ja matalaan lämpötilaan, ja -15 ~ 10 ℃, joka sopii täydellisesti tuoreena säilytykseen, näytön jäähdytykseen ja yleisiin jäähdytyssovelluksiin. Sen kompakti rakenne, vankka rakenne ja käyttäjäystävällinen muotoilu tekevät huollosta helppoa ja suorituskyvyn tasaista. Asiakkaat voivat luottaa tähän yksikköön tehokkaan jäähdytyskapasiteetin, energiaa säästävän suorituskyvyn ja luotettavan toiminnan ansiosta myös haastavissa olosuhteissa. Käytetäänpä sitten supermarketeissa, elintarviketuotannossa, kylmäketjulogistiikassa tai eri mittakaavassa jäähdytysprojekteissa, Panasonicin rullakompressorilla varustettu Side Air Outlet -kondensointiyksikkö tuottaa luotettavia tuloksia, joten se on älykäs ja arvokas valinta tehokkuutta, kestävyyttä ja pitkäaikaista suorituskykyä tavoitteleville yrityksille.

Yksikön malli		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10hv	AOSZS-12hv
Kondensoidun ilman poistoaukon tyyppi		Sivu ilmanpoistoaukko							Yläilmanpoistoaukko
Haihtumislämpötila/kylmäaine		-30 ℃ ~ 5 ℃ /R22
Teho (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressori	Kirjoita	Panasonic Scroll kompressori
	Kapasiteetti (P)	3	4	3	4	5	6	8	10	12
	Malli	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Lauhduttimen terä ja moottorin parametrit	Tuotemerkki	Orient							HaiLe
	Numero	1	1	1	1	2	2	2	2	2
	Teho (W)	130	130	130	130	130	130	130	2×420	2×420
	Tuulettimen tekniset tiedot	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Ilmamäärä (m³/h)	5000	5000	5000	5000	5000 × 2	5000 × 2	5000 × 2	6550 × 2	6550 × 2
Kondensaattorikuparin erittely		Sisäinen kierre
Kondensaatioalue (m²)		30	40	30	40	50	60	80	100	200
Lauhduttimen kupariputki		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Säiliön tilavuus (L)		5	5	5	5	8	8	10	10	12
Erittely maapalloventtiileille ja hitsatuille kupariputkille		10 16 Kierreliitäntä		10 16 Kierreliitäntä		12 19 Kierreliitäntä		16 28 Hitsausliitäntä
Suositeltu kylmävarastotilavuus kylmävarastointiin lämpötila-alue 0-18 C(m³		20-50	40-60	20-50	40-60	50-100	60-120	80-140	100-150	120-200
Jäähdytysteho (W)	Haihtumislämpötila	Testiolosuhteet: Paluuilman lämpötila 20℃, alijäähdytysaste OK; Kondensaatiolämpötila 40℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Tuotteen mitat: pituus × leveys × korkeus (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Pakkauksen mitat: pituus × leveys × korkeus (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645x900x1170
Asennuspituus × leveys (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Melu dB(A)		51	51	51	51	53	53	56	56	59
Nettopaino (kg)		71	75	71	75	90	99	122	/	/
Bruttopaino (kg)		78	82	78	82	97	106	130	/	/
Kuristuslaite		Lämpöpaisuntaventtiili (käyttäjän toimittama)
Suosittelemme lämpölaajenemisventtiilimallin käyttöä		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Suositeltu ilmanjäähdytinmalli		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Huomautus: Yksikön asennuksen jäähdytysvaikutuksen varmistamiseksi on suositeltavaa käyttää kupariputkia, joiden tekniset tiedot eivät ole pienempiä kuin ilmanjäähdyttimen. Kondensointiyksikköön liitettäessä voidaan käyttää vaihtelevan halkaisijan omaavia kupariputkia!

Yksikön malli		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10hv	AOSGS-12hv
Kondensoidun ilman poistoaukon tyyppi		Sivu ilmanpoistoaukko							Yläilmanpoistoaukko
Haihtumislämpötila/kylmäaine		-15 ℃ ~ 10 ℃ /R22
Teho (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressori	Kirjoita	Panasonic Scroll kompressori
	Kapasiteetti (P)	3	4	3	4	5	6	8	10	12
	Malli	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Lauhduttimen terä ja moottorin parametrit	Tuotemerkki	Orient							HaiLe
	Numero	1	1	1	1	2	2	2	2	2
	Teho (W)	130	130	130	130	130	130	130	2×420	2×420
	Tuulettimen tekniset tiedot	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Tilavuus (m³/h)	5000	5000	5000	5000	5000 × 2	5000 × 2	5000 × 2	6550 × 2	6550 × 2
Kondensaattorikuparin erittely		Sisäinen kierre
Kondensaatioalue (m²)		30	40	30	40	50	60	80	100	200
Lauhduttimen kupariputki		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Säiliön tilavuus (L)		5	5	5	5	8	8	10	10	12
Erittely maapalloventtiileille ja hitsatuille kupariputkille		10 16 Kierreliitäntä		10 16 Kierteitetty liitäntäportti		12 19 Kierreliitäntä		16 28 Hitsausliitäntä
Suositeltu kylmävarastotilavuus kylmävarastointiin lämpötila-alue 0-~18 C(m³)		20-50	40-60	20-50	40-60	50-100	60-120	80-140	100-150	120-200
Jäähdytysteho (W)	Haihtumislämpötila	Testiolosuhteet: Paluuilman lämpötila 20℃, alijäähdytysaste OK; Kondensaatiolämpötila 40℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Tuotteen mitat: pituus × leveys × korkeus (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Tuotteen mitat: pituus × leveys × korkeus (mm)		1120x450x955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350x490x1510	1530x880x1090	1645×900×1170
Pakkauksen mitat: pituus × leveys × korkeus (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Asennuspituus × leveys (mm)		51	51	51	51	53	53	56	56	59
Nettopaino (kg)		71	75	71	75	90	99	122	/	/
Bruttopaino (kg)		78	82	78	82	97	106	130	/	/
Kuristuslaite		Lämpöpaisuntaventtiili (käyttäjän toimittama)
Suosittelemme lämpölaajenemisventtiilimallin käyttöä		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Suositeltu ilmanjäähdytinmalli		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Huomautus: Yksikön asennuksen jäähdytysvaikutuksen varmistamiseksi on suositeltavaa käyttää kupariputkia, joiden tekniset tiedot eivät ole pienempiä kuin ilmanjäähdyttimen. Muuttuvan halkaisijan omaavia kupariputkia voidaan käyttää lauhdutusyksikköön liitettäessä!
